En 2026, los talleres diésel y las líneas de remanufactura se enfrentan a una combinación de inyectores más compleja que nunca: familias de Bosch, Denso y Cummins funcionando lado a lado, variantes de solenoide y piezoeléctricos en el mismo banco, y clientes que esperan que los inyectores reconstruidos rindan según las especificaciones de fábrica. La presión es real: los operadores de flotas y las redes de servicio OEM están siguiendo las tasas de retorno, y un solo lote de reconstrucciones inconsistentes puede costarle a un taller más en retrabajo y reputación de lo que valía el trabajo original.
La causa raíz de la mayoría de las incidencias de retorno no es la calidad de las piezas, sino la calidad del proceso. Muchos reconstructores todavía dependen de métodos semimanuales en los que el resultado del montaje final depende de la sensación individual del técnico en lugar de una verificación medida. La solución es pasar de la reconstrucción mecánica a una remanufactura controlada por procesos, utilizando profesionalherramientas de reparación de inyectores common railpara medir holguras críticas y carreras, seleccionar calzos según un objetivo calculado y verificar el conjunto mecánico antes de que el inyector llegue al banco de pruebas.
Este artículo explica cómo el herramental de la Etapa 3 estandariza ese proceso, qué especificaciones pertenecen a un kit profesional y cómo calcular el ROI de pasar de reconstrucciones manuales inconsistentes a un flujo de trabajo repetible y medible.
La mayoría de los talleres diésel entienden la Etapa 1 y la Etapa 2 de la revisión de inyectores: el desmontaje y la sustitución de piezas. El inyector se desarma, se identifican los componentes desgastados y se montan piezas nuevas. Lo que distingue una operación de remanufactura profesional de un taller de reparación básico es lo que sucede a continuación: la Etapa 3.
La Etapa 3 es el paso final de medición y ajuste que ocurre después de la sustitución de piezas y antes de la prueba en banco. Es donde el conjunto interno del inyector reconstruido — la combinación de resortes, calzos, elementos de válvula y componentes de la aguja — se mide, se compara con la especificación objetivo y se ajusta seleccionando el espesor de calzo correcto para lograr los valores de elevación y holgura diseñados.
Este paso es donde las reconstrucciones manuales fallan con más frecuencia. Un técnico que monta por sensación en lugar de por medición puede producir un inyector que pase una prueba rápida en banco en condiciones nominales, pero que se desvíe fuera de especificación bajo carga, variación de temperatura o servicio prolongado. El resultado es un retorno, a menudo semanas después de la entrega, cuando el cliente ya ha perdido la confianza en el taller.
El sistema de inyección de combustible common rail depende de una precisión de nivel micrométrico en la geometría interna del inyector. La válvula solenoide o el actuador piezoeléctrico controla la elevación de la aguja a través de un conjunto mecánico cuyas dimensiones se fijan durante el montaje. Un calzo 10 micras más grueso o más delgado cambia la presión de apertura de la válvula, la elevación de la aguja y, en última instancia, la cantidad de combustible suministrado por evento de inyección. En ralentí, esto se manifiesta como un funcionamiento irregular. Bajo carga, se manifiesta como humo, pérdida de potencia o códigos de falla.
El herramental de la Etapa 3 convierte ese requisito de precisión de una habilidad del técnico en un paso de proceso documentado. Medir, seleccionar, verificar, fijar. Cada inyector, cada técnico, cada vez.
El principio de funcionamiento de la medición de Etapa 3 es sencillo una vez que se comprende la arquitectura interna de un inyector common rail. Elherramientas de reparación de inyectores common rail' rendimiento está determinado por un conjunto mecánico — una serie de componentes cuya altura combinada establece las características de apertura de la válvula y el recorrido de la aguja. Si la altura del conjunto es correcta, el inyector suministra la cantidad de combustible diseñada a la presión de inyección diseñada. Si no lo es, el inyector está fuera de especificación antes de salir del banco.
Después de la sustitución de piezas, la altura real del conjunto diferirá de la original porque los componentes nuevos tienen tolerancias dimensionales. El calzo — un espaciador rectificado con precisión insertado en una ubicación definida del conjunto — es el elemento de ajuste que compensa estas tolerancias y devuelve el conjunto montado a la dimensión objetivo.
El proceso de la Etapa 3 sigue una secuencia consistente:
Medir las dimensiones reales de los componentes ensamblados utilizando una herramienta de medición calibrada. Comparar la altura del conjunto medida con la especificación objetivo para esa familia de inyectores. Calcular el espesor de calzo necesario para cerrar la brecha entre lo real y lo objetivo. Seleccionar el calzo correcto del rango disponible. Reensamblar con el calzo seleccionado y volver a verificar la altura del conjunto antes de proceder a la prueba en banco.
Este proceso requiere dos cosas que el montaje manual no puede proporcionar: una herramienta de medición con suficiente resolución para detectar la variación dimensional relevante, y un rango de calzos con pasos de espesor suficientes para alcanzar el objetivo dentro de la tolerancia requerida.
La gama de herramientas de Panda Diesel aborda ambos requisitos. Las herramientas de medición y de verificación de carrera incluidas en el kit están diseñadas para capturar las dimensiones críticas en cada etapa del proceso de montaje. El comprobador neumático de calzos CR052 — con un rango de prueba de 15 mm — proporciona el paso de verificación que confirma la selección del calzo antes del montaje final. El resultado es que la prueba en banco valida un inyector mecánicamente correcto en lugar de descubrir uno incorrecto.
La implicación del mensaje para los propietarios de talleres es directa: la repetibilidad de su prueba en banco depende de la calibración mecánica previa a la prueba. Un banco de pruebas puede medir lo que un inyector suministra. No puede corregir lo que se montó incorrectamente.
Un kit de herramientas profesional de Etapa 3 no es una sola herramienta, es un sistema de medición, manejo específico por marca y herramientas de verificación de seguridad que trabajan juntas para cubrir todo el flujo de trabajo de reconstrucción. La siguiente lista de verificación cubre las categorías que un kit completo debe abordar.
| Tool | Función | Función en el flujo de trabajo de la Etapa 3 |
|---|---|---|
| Juego completo de herramientas para common rail (CR001) | Kit de desmontaje y montaje principal | Columna vertebral del proceso para todas las familias de inyectores |
| Herramienta de medición de válvula de inyector (CR016A) | Mide las dimensiones de la válvula y el inducido | Crítico para el cálculo de la altura del conjunto |
| Soporte de apoyo (CR029B) | Sostiene el inyector durante la medición y el montaje | Previene daños por manipulación; asegura una orientación consistente |
| Comprobador de calzos (CR052) | Verificación neumática del espesor de calzos; rango de 15 mm | Confirma la selección del calzo antes del montaje final |
| Herramientas de carrera y elevación | Verifica el recorrido de la aguja y la elevación de la válvula | Confirma la calibración mecánica respecto a la especificación |

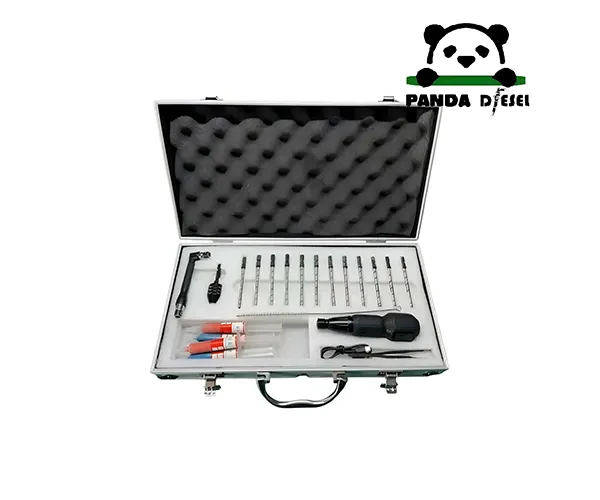

| Herramienta de rectificado de cámara (DS009A) | Rectifica el asiento interno de la válvula | Restaura la geometría de sellado tras el desgaste |
| Kit | Aplicación | Valor |
|---|---|---|
| Kit Bosch CRIN4 (BS016C) | Inyectores solenoides Bosch CRIN4 | Previene daños en componentes específicos de CRIN4; acelera el cambio |
| Kit Denso G4 (DS022) | Familia de inyectores Denso G4 | Fijaciones correctas para la geometría G4; reduce el ensayo y error |
| Kit Cummins XPI/HPI X15 (KM011/KM027) | Series Cummins XPI y HPI X15 | Cubre los requisitos dimensionales específicos de la arquitectura Cummins |
Los kits específicos por marca son importantes porque el uso de herramientas genéricas en inyectores con geometrías específicas de la familia es una fuente común de daños en los componentes durante el desmontaje y reensamblaje. Una tuerca de boquilla dañada o un asiento de válvula rayado convierte un inyector reparable en chatarra. El costo del kit se recupera con el primer evento de chatarra evitado.
| Tool | Especificación | Función |
|---|---|---|
| Herramienta de prueba de fugas en tubería de alta presión (CR068C) | Clasificada a 260 MPa | Verifica la integridad de la conexión antes de la presurización |
| Accesorio de visualización antivaho (CR060A) | — | Mantiene la visibilidad durante las pruebas de alta presión |
| Herramientas extractoras neumáticas | — | Extracción segura de componentes atascados sin daños |
| Herramientas para tuercas de boquilla | — | Aplicación correcta de par sin dañar las roscas |
La clasificación de prueba de fugas de 260 MPa del CR068C no es una especificación de marketing; refleja las presiones de operación reales de los sistemas common rail modernos, donde las presiones de riel superiores a 200 MPa son estándar en los motores de la generación actual. Una herramienta de prueba de fugas clasificada por debajo de la presión del sistema no es una herramienta de seguridad.
Un taller que actualmente realiza reparaciones de inyectores de forma ocasional — uno o dos por semana, diferentes marcas, diferentes técnicos — es el candidato de mayor ROI para el herramental de Etapa 3. La inconsistencia en ese entorno no es un problema del técnico, es un problema del proceso. Introducir un montaje basado en mediciones con kits de herramientas diésel profesionales convierte un resultado impredecible en uno repetible, independientemente del técnico que realice la reconstrucción.
Para los talleres que atienden a operadores de flotas, distribuidores de equipos de construcción o redes de equipos agrícolas, la tasa de retorno es una métrica comercial directa. Una reducción del 15% de retornos al 3% de retornos en un volumen de 10 inyectores por semana supone 1,2 eventos de retrabajo menos por semana, cada uno de los cuales conlleva costo de mano de obra, costo de piezas y costo de relación con el cliente.
Las líneas de remanufactura de producción enfrentan una versión diferente del mismo problema: consistencia entre lotes y entre técnicos. Cuando una línea produce 50 inyectores al día, una variación del 5% en la precisión de selección de calzos produce de 2 a 3 inyectores al día que rendirán por debajo de lo esperado o fallarán ante el cliente. El herramental de Etapa 3 con registros de medición documentados por número de serie del inyector proporciona el control de proceso que reduce esa variación y respalda la documentación de calidad que los clientes OEM y de flotas exigen cada vez más.
Los talleres que reparan inyectores Bosch, Denso y Cummins en el mismo banco enfrentan el desafío adicional de gestionar los requisitos de herramientas específicos de cada marca sin contaminación cruzada de fijaciones o procedimientos. Los kits específicos de marca de Panda Diesel — que cubren las familias CRIN4, Denso G4 y Cummins XPI/HPI — permiten a los técnicos trabajar en cada familia con las herramientas correctas sin improvisar, que es la fuente más común de daños en componentes en entornos multimarca.
El herramental de Etapa 3 no requiere una reconstrucción de las instalaciones. El requisito principal de configuración es un área de medición limpia y dedicada — una sección de banco reservada para medición, selección de calzos y montaje de precisión, separada del área de desmontaje y limpieza para evitar la contaminación de las superficies de medición y de los calzos.
Se requiere suministro de aire para las herramientas neumáticas, incluido el comprobador de calzos CR052. El aire de taller estándar de 6 a 8 bares es suficiente para la mayoría de los accesorios neumáticos. Se requiere una llave dinamométrica calibrada según las especificaciones de la familia de inyectores para el montaje final.
El elemento de configuración más importante es procedimental: una hoja de registro de mediciones por inyector que capture las dimensiones medidas, el requisito de calzo calculado, el espesor de calzo seleccionado y la medición de verificación después del montaje. Este registro es la pista de auditoría que respalda las reclamaciones de garantía, la documentación del cliente y la revisión de calidad interna.
| Step | Qué definir | Por qué es importante |
|---|---|---|
| Familias de inyectores atendidas | Bosch CRIN4, Denso G4, Cummins XPI/HPI, otras | Determina qué kits específicos de marca son necesarios |
| Pasos de medición requeridos | Medición de válvula, verificación de espesor de calzos, comprobaciones de carrera/elevación | Determina qué herramientas de medición principales se necesitan |
| Requisito de seguridad y prueba de fugas | Prueba de tubería de alta presión, verificación de conexiones | Determina si se necesitan el CR068C y las herramientas de seguridad asociadas |
| Volumen y rendimiento | Inyectores por semana, número de técnicos y bahías | Determina si se necesitan múltiples juegos de herramientas principales para bahías paralelas |
| Modos de falla actuales | Retornos, fallas en banco, daños en componentes durante el desmontaje | Identifica qué brechas de herramientas causan el mayor costo |
| Elemento de costo/beneficio | Qué medir |
|---|---|
| Costo de mano de obra de retrabajo evitado | Reducción de la tasa de retorno × horas promedio de retrabajo × tarifa de mano de obra |
| Costo de chatarra de piezas evitado | Reducción de la tasa de daños en componentes × valor promedio de chatarra por inyector |
| Tiempo de reprueba en banco evitado | Reducción de la tasa de falsos aprobados × tiempo de banco por reprueba × costo de bahía por hora |
| Tiempo de bahía perdido evitado | Tiempo de manejo de retornos × costo de oportunidad de bahía por hora |
| Amortización del kit de herramientas | Precio de compra del kit ÷ vida útil esperada en años |
| Costo de tiempo de capacitación | Horas para capacitar a técnicos en el procedimiento de Etapa 3 × tarifa de mano de obra |
| Beneficio neto anual | Suma de costos evitados menos amortización de herramientas y capacitación |
| Período de recuperación | Costo del kit de herramientas ÷ beneficio neto anual |
Para un taller que maneja 20 inyectores por semana con una tasa de retorno del 12%, reducir los retornos al 3% elimina aproximadamente 1.8 eventos de retrabajo por semana. A un costo de retrabajo conservador de $150 por evento, incluyendo mano de obra y piezas, eso equivale a $270 por semana o aproximadamente $14,000 por año en costos de retrabajo evitados, frente a una inversión en el kit de herramientas que normalmente se amortiza en menos de tres meses.
Las herramientas de medición requieren verificaciones periódicas de cero y controles de calibración para mantener la precisión. Las superficies de medición deben limpiarse antes de cada uso e inspeccionarse en busca de desgaste o daños. Las juntas de los accesorios neumáticos deben reemplazarse cuando se detecten fugas. El almacenamiento de calzos debe organizarse por espesor con etiquetado claro para evitar errores de selección durante la producción de alto volumen.
Si las reconstrucciones manuales están generando retrabajos y retornos en su taller, la actualización más rápida para 2026 es estandarizar la medición de Etapa 3 y el control de calzos con equipos de remanufactura de inyectores que convierten el montaje basado en la sensación en un proceso documentado y repetible. La gama de herramientas de Panda Diesel cubre las herramientas de medición principales, los juegos específicos para las familias Bosch, Denso y Cummins, y los accesorios de seguridad y verificación de fugas que requiere un flujo de trabajo de reconstrucción profesional completo.
El retorno no es teórico: es la reducción directa en la tasa de retorno, el tiempo de reprueba en banco y la chatarra de componentes que se acumula cuando cada inyector se ensambla según una especificación medida y no según el criterio de un técnico.
Visite la página de producto de herramientas para inyectores common rail para revisar la gama completa de herramientas y luego envíe los siguientes detalles para recibir una recomendación de kit personalizada y precios:
| Parámetro | Qué proporcionar |
|---|---|
| Condición de trabajo | Marcas y modelos de inyectores atendidos, solenoide vs. piezoeléctrico, carga de trabajo diaria |
| Cantidad | Inyectores por semana (actual y objetivo), número de técnicos y bahías |
| Tamaño y especificaciones | Familias de inyectores (CRIN4, Denso G4, Cummins XPI/HPI), pasos de medición requeridos (calzo, carrera, válvula) |
| Métricas objetivo | Objetivo de tasa de retorno, tiempo de reconstrucción por inyector, tasa de aprobación en banco objetivo |
| Problema actual | Inconsistencia entre técnicos, alta tasa de retrabajo, daño de componentes durante el desmontaje, fallas por fugas después de la reconstrucción |
1. ¿Qué es un sistema de inyección de combustible common rail?
Un sistema de inyección de combustible common rail almacena el combustible diésel a alta presión — típicamente de 160 a 250 MPa en los motores de la generación actual — en un riel acumulador compartido y utiliza inyectores controlados electrónicamente para administrar eventos de inyección con tiempos y dosis precisos en cada cilindro. La geometría interna del inyector, incluidas las holguras entre la válvula, el inducido y los componentes de la aguja, y los calzos que establecen sus posiciones relativas, determina directamente la precisión con que el inyector suministra la cantidad de combustible ordenada. Pequeños errores dimensionales en el conjunto montado producen una deriva medible en el caudal de combustible, por lo que la medición de Etapa 3 y la selección de calzos son críticas para obtener resultados de reconstrucción consistentes.
2. ¿En qué se diferencian las herramientas profesionales de reparación de inyectores common rail de las herramientas básicas o manuales?
Las herramientas básicas proporcionan la capacidad mecánica para desmontar y reensamblar un inyector: extractores, llaves y fijaciones que permiten desarmar y volver a armar el inyector. Los kits profesionales añaden la capacidad de medición, verificación y manejo específico por marca que hace que el resultado sea repetible. Las herramientas de medición capturan las dimensiones reales del conjunto montado. Los comprobadores de calzos verifican que el calzo seleccionado coincida con el espesor requerido. Las fijaciones específicas de marca previenen los daños en los componentes que ocurren cuando se utilizan herramientas genéricas en inyectores con geometrías específicas de la familia. La diferencia entre el herramental básico y el profesional es la diferencia entre un conjunto que podría ser correcto y uno que está verificado como correcto.
3. ¿Dónde se amortiza más rápido el equipo de remanufactura de inyectores?
El ROI más rápido proviene de la reducción de la tasa de retorno. Un evento de retorno conlleva el costo total de la mano de obra de la reconstrucción original más la mano de obra de retrabajo, más cualquier pieza adicional, más el costo de la relación con el cliente por una reparación fallida. Para talleres con tasas de retorno superiores al 8 a 10%, el costo de retrabajo evitado gracias al herramental de Etapa 3 normalmente cubre la inversión en el kit de herramientas dentro del primer trimestre de uso. Las fuentes secundarias de ROI incluyen la reducción de chatarra de componentes por daños durante el desmontaje — que las herramientas específicas de marca previenen — y la reducción del tiempo de reprueba en banco gracias a tasas más bajas de falsos aprobados.
4. ¿Necesitamos reacondicionar nuestro taller para usar los kits de herramientas de Etapa 3?
No se requiere una reforma importante. Los requisitos principales son un área de medición limpia y dedicada en el banco, suministro de aire de taller estándar de 6 a 8 bares para las herramientas neumáticas, una llave dinamométrica calibrada para el montaje final y un proceso simple de registro de mediciones: una hoja en papel o digital que capture las dimensiones medidas y la selección de calzos para cada inyector. El cambio más significativo es procedimental más que físico: implementar el paso de medición de Etapa 3 como un paso de proceso obligatorio antes de la prueba en banco, y capacitar a los técnicos para que sigan el registro de mediciones en lugar de confiar en la sensación.
5. ¿Qué parámetros debemos proporcionar para seleccionar las herramientas de reparación de inyectores common rail adecuadas?
Proporcione las marcas y familias de inyectores que atiende (Bosch CRIN4, Denso G4, Cummins XPI/HPI u otras), los tipos de inyectores (solenoide o piezoeléctrico), los pasos de medición específicos requeridos en su proceso de reconstrucción (holgura de válvula, verificación de espesor de calzos, comprobaciones de carrera y elevación), su volumen semanal actual y objetivo, el número de técnicos y bahías que utilizarán las herramientas, y sus modos de falla principales actuales: ya sea retornos, fallas en banco, daños de componentes durante el desmontaje o inconsistencia entre técnicos. Esta información permite a Panda Diesel recomendar el kit de herramientas principal, los kits específicos de marca relevantes y los accesorios de seguridad o verificación que se ajusten a su flujo de trabajo.
